– LGA 1151 Sockel für Intel® 6. Gen. Core™ i7/i5/i3
– Intel® Q170 Chipsatz
– bis 32 GB 1867/2133MHz dual-channel DDR4 SO-DIMM
– Intel® GbE mit Intel® AMT 11.0
– 3 Controllers PCI Express Gen 3
– RAID, SATA 6Gb/s & mSATA, USB, COM
– Formfaktor PICMG 1.3 half-size
– dual Display, VGA, DP
– PCIe Mini Slot

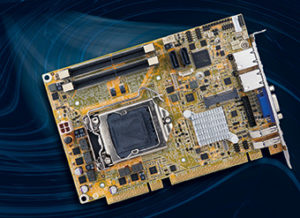

Das Modell HPCIE-Q170 von COMP-MALL, eine halblange PICMG 1.3 Computer-Karte/Slot CPU, ist ausgelegt für leistungsstarke, erweiterbare aber gleichzeitig kompakte Industrie-PC Lösungen.
Die half-size PICMG 1.3 SBC ist für LGA1151 Intel® 6. Gen. Core™ i7/i5/i3, Pentium® oder Celeron® Prozessore konzipiert und basiert auf dem Intel® Q170 Chipsatz. Die zwei 260-pin 1867/2133MHz dual-Channel DDR4 SO-DIMMs unterstützen max. 32GB.
Zusammen mit USB 3.0, mSATA und SATA 6Gb/s Ports sind schnelle Daten Übertragungen möglich. Der SBC bietet Dual Display Betrieb ist über den VGA und den internen DisplayPort (iDP). Mit Hilfe eines optionalen Converter Boards lässt sich der iDP Ausgang in einen HDMI, DVI, VGA, LVDS oder DisplayPort umwandeln.
Vielseitige Erweiterungsmöglichkeiten ergeben sich durch kompakte PICMG 1.3 Busplatinen, möglich sind eine PCIe x16 oder zwei PCIe x8 oder eine PCIe x8 und zwei PCIe x4 Slots. Ein zusätzlicher PCIe Mini Steckplatz bietet mSATA und USB. Von COMP-MALL sind unterschiedliche Kompakt- und 19“ Gehäuse für diesen Single Board Computer (SBC) erhältlich.
Industrieoptimierte Ein-/Ausgänge erlauben hohe Flexibilität : 2 x PCIe GB Ethernet-Kanäle – einer mit Intel® AMT 11.0 Version und möglicher Fernwartung, 2 x SATA-Ports mit 6 Gbit/s mit RAID 0/1 für sicheren und schnellen Zugriff, mSATA, VGA, DP, 2 x USB 3.0, 4 x USB 2.0, 2 x COM, KB/MS, Audio, 8 bit digitale E/A’s, SM-Bus und I2C. Ein Watchdogtimer für automatischen Neustart ist ebenso on-board, wie die hilfreiche „One Key Recovery“ Funktion.
Der Betriebstemperaturbereich reicht von -20°C bis +60°C.
Das Datenblatt finden Sie unter http://www.comp-mall.de/datenblatt/201609_HPCIE-Q170-R10.pdf
Durch die COMP-MALL Individualisierungsleistungen kann die Computer-Karte für den jeweiligen Einsatz konfiguriert, Kundenspezifische Hard- und Software im Assemblierungsprozess eingebunden, vorparametriert und repliziert werden. Das spart dem Anwender Zeit und Kosten.
COMP-MALL bietet weitere Industrie PIGMG SBCs unter http://www.comp-mall.de/Slot-CPU.html
